Измерение толщины стенок ЭМА преобразователями

Рекомендуемые инструменты: УД4-Т «Томографик»,  дефектоскоп Epoch4, толщиномер 37DL PLUS

Техническая Информация:

Датчики ЭМА обладают некоторыми преимуществами перед другими обычными раздельно-совмещенными пьезоэлектрическими датчиками: нет необходимости удалять окись для проведения измерения, толщина накипи не прибавляется к толщине стенок трубы, измерения можно проводить очень быстро без использования контактной жидкости. Единственное ограничение в использовании магнитострикционных ЭМА - эти датчики работают только когда накипь находится снаружи трубы. Более того, минимальная измеряемая толщина стенок и точность измерений не сравнится с показаниями, которые можно получить с помощью стандартных датчиков. Датчики ЭМА так же невосприимчивы к небольшим внутренним впадинам. По этой причине, ЭМА часто используются для быстрого начального исследования толщины стенок, а раздельно-совмещенные датчики – для более детального их осмотра. Устойчивая работа ЭМА датчика обеспечивается при воздушном зазоре с контролируемой поверхностью (0...1.5 мм), в зависимости от электропроводности контролируемого материала.

Для измерения толщины используется несколько типов преобразователей:
 ЭМАП – совмещенный
 ЭМАП – раздельно-совмещенный
ЭМА/УЗ Толщиномер использует три метода УЗ контроля: резонансный, корреляционный и импульсный метод. Для каждого из методов рекомендуется осуществлять калибровку по образцам (по толщине или скорости распространения УЗК в образце).
Измерения резонансным методом используются для особо тонких изделий, где необходим высокий класс точности:  от 0,3 мм до 0,7 мм (ЭМАП)
Измерения корреляционным методом осуществляются при наличии не менее двух донных эхо сигналов (погрешность уменьшается с увеличением количества эхо сигналов). Метод рассчитан на работу в средних диапазонах: • от 0.7 мм до 60 мм (ЭМАП)
Измерения импульсным методом осуществляются по одному донному сигналу и используется для оценочных замеров толщины в диапазонах: от 5 мм до 650 мм (ЭМАП)

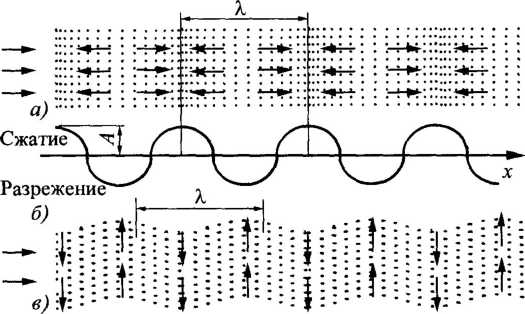

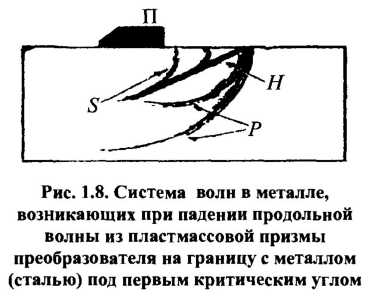

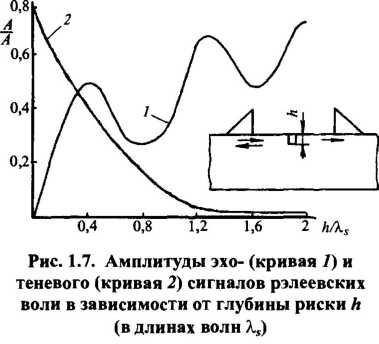

Теоретические основы Измерений:

Постоянный магнит создает магнитные поля, перпендикулярные к поверхности.

Настройка и проведение измерений:

Следует отметить, что ультразвуковые эхосигналы в измерениях ЭМА отчасти зависит от консистенции слоя накипь, которая может варьироваться в трубе от точки к точке. Если полезные эхосигналы не могут быть получены на одном участке, попробуйте провести измерения рядом.. В любом случае требуется точная калибровка скорости звука/компенсации нуля, которая должна производиться на тонком и толстом калибровочном образце известной толщины. Но если такие образцы недоступны, то стандартные настройки вполне подходят для проведения основных замеров. Коэффициент усиления и бланкирование эхосигнала может быть настроен при необходимости для оптимизации определения эхосигнала. При стандартной настройке ЭМА, отображается на дисплее полная форма волны. Типичный дисплей формы волны отображен на Рисунке

ЭМА возбуждения и приема сдвиговых                           Форма волны ЭМА

 горизонтально-поляризованных (SH) волн

Обычная настройка и форма волны Epoch 4, УД4-Т

Для более детального просмотра формы волны, которая может быть полезной при сложных условиях измерений, выберите дисплей радиочастоты  из настроечного меню прибора. Обратите внимание, что фильтрация полосы пропускания должна использоваться для отсечения низкочастотных помех ЭМА. Из-за измерения частоты поперечных волн в зависимости от толщины накипи, частота должна быть настроена должным образом для оптимизации характеристик эхосигнала.
